바이오매스 브리켓 제조 라인용 산업용 드럼 치퍼

대규모 바이오매스 브리켓(briquetting) 생산 시설에는 신뢰할 수 있고 효율적인 1차 크기 축소 공정이 필수적입니다. UT Machinery는 대구경 원목, 목재 부산물, 나뭇가지, 산업용 팔레트 등을 균일한 크기의 목재 칩으로 가공하도록 설계된 고성능 드럼 치퍼(drum chipper)를 설계 및 제작합니다.

기존의 목재 파쇄기와 달리, 전용 드럼 치퍼는 불규칙한 형태의 원료로 인해 발생할 수 있는 투입 병목 현상을 해소하며, 후속 공정인 건조 및 미세 분쇄 단계로 안정적이고 연속적인 원료 흐름을 제공합니다.

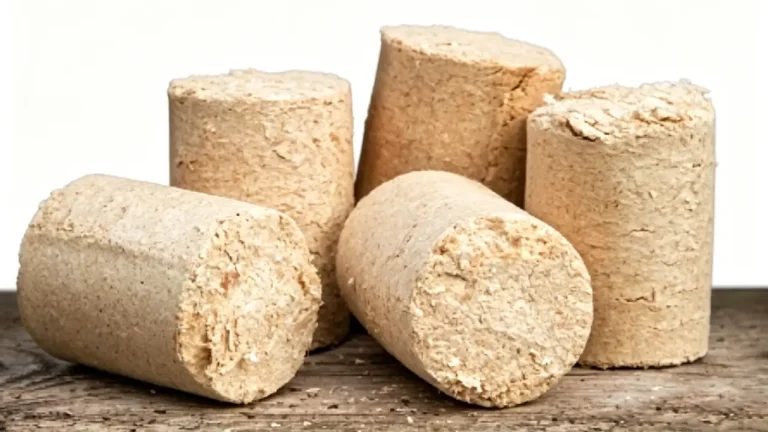

드럼 치퍼로 생산된 목재 칩은 바이오매스 브리켓 및 목재 펠릿 제조, 바이오매스 보일러, 신재생 에너지 분야의 원료로 널리 사용됩니다. 일정한 칩 크기, 제어된 수분 함량, 그리고 균일한 원료 상태는 공정 효율을 높여주며, ISO 17225와 같은 국제 품질 기준을 충족하는 바이오매스 연료를 생산하는 데 기여합니다.

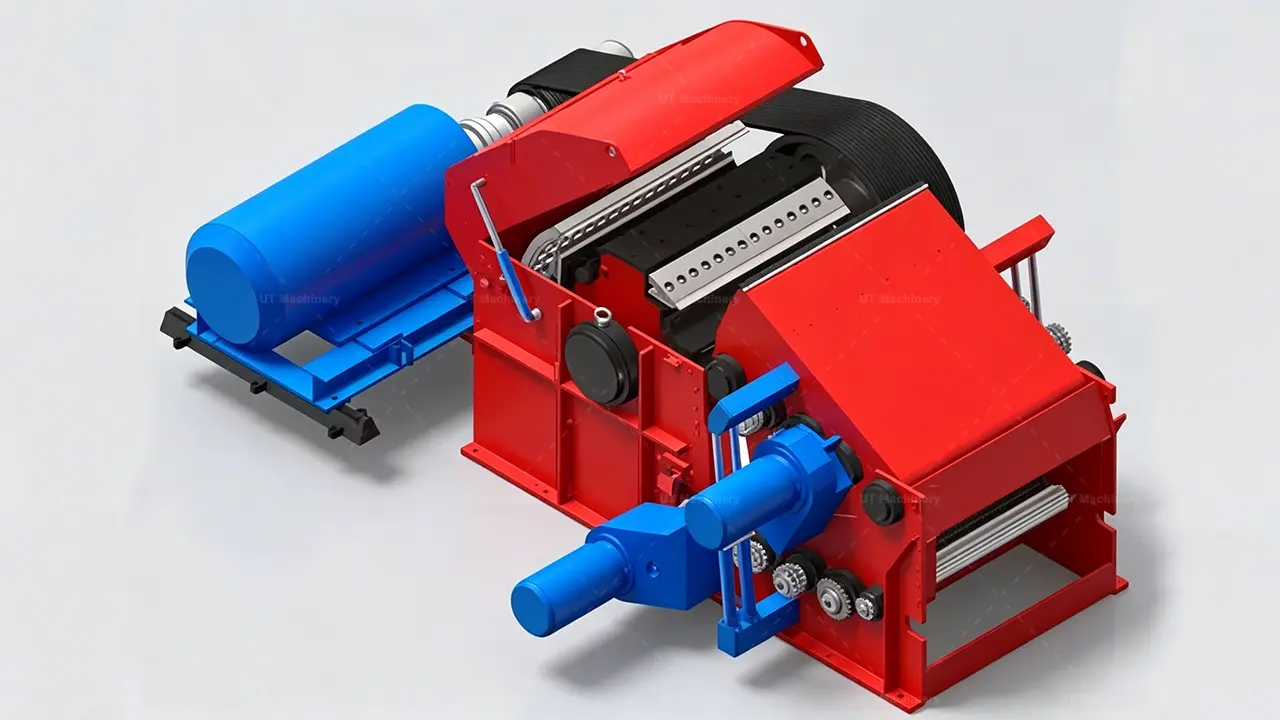

드럼 파쇄기 구조 설계 및 주요 특징

드럼 치퍼(Drum Chipper)의 작동 원리는 무엇인가요?

드럼 치퍼는 연속적인 공급 및 정밀 절삭 공정을 통해 대용량 목재 파쇄 작업을 수행합니다.

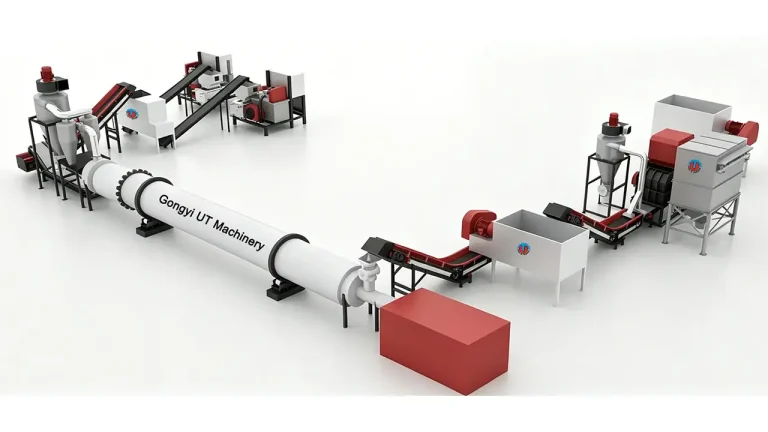

일반적인 공정 흐름:

원목 및 목재 폐기물

↓

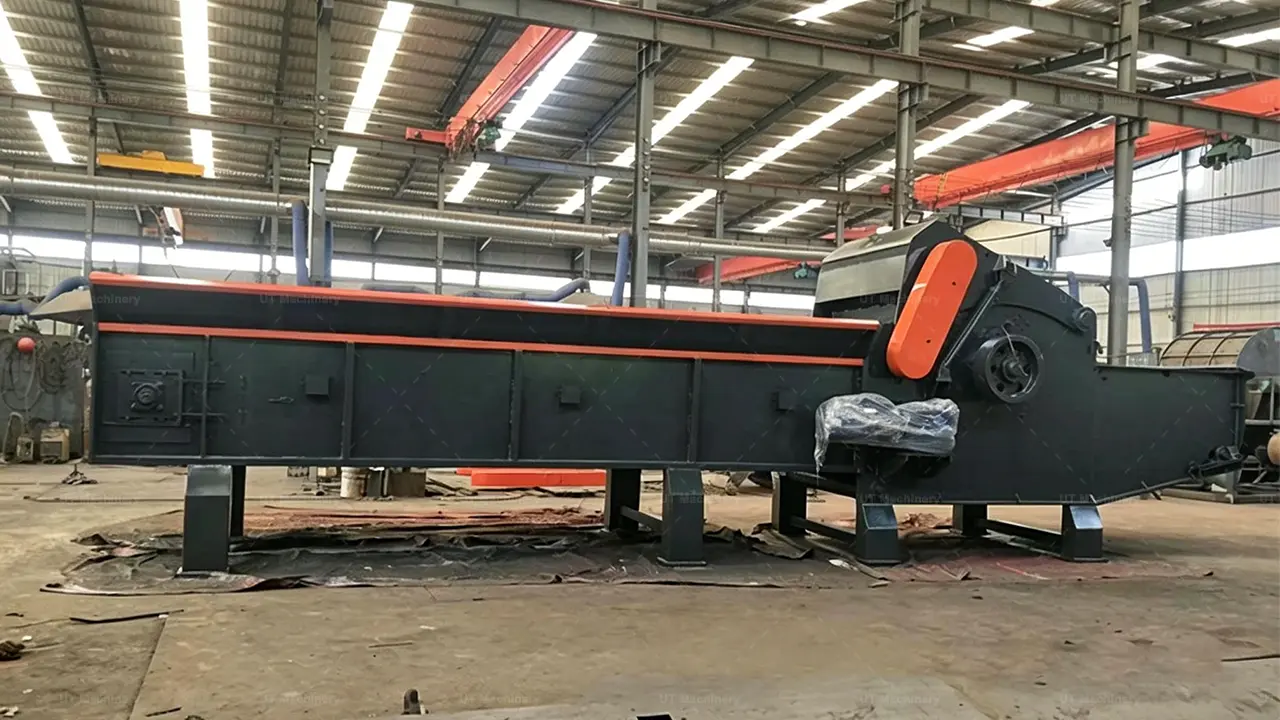

체인 플레이트 컨베이어를 통한 공급

↓

유압식 공급 롤러에 의한 압축

↓

치핑 나이프가 장착된 고속 드럼 로터

↓

균일한 목재 칩 (30–50 mm)

↓

회전식 건조기(Rotary Dryer)

↓

해머 밀(Hammer Mill)

↓

바이오매스 브리켓 성형기

이러한 자동화 공정은 자재 걸림 현상을 최소화하는 동시에, 후속 공정에 필요한 균일한 칩을 지속적으로 공급할 수 있게 합니다.

드럼 치퍼 제작 사양 및 설계 데이터

항목	사양 세부 정보
기계 상태	100% 신품 (UT Machinery 공장 직영 공급)
적용 원료	경목/연목 원목, 목재 슬래브 폐기물, 나뭇가지, 목재 팔레트, 베니어 스크랩
투입 시스템	모터 구동 체인 플레이트 컨베이어 + 유압식 가압 상부 공급 롤러
구동 시스템	고효율 산업용 전동 모터 / 대형 디젤 엔진 옵션 선택 가능
우드칩 크기	30–50 mm (내장 크기 조절 스크린으로 조정 가능)
제어 시스템	자동화 PLC 제어 패널 + 자동 역회전 막힘 방지 기능

드럼 치퍼 대 목재 파쇄기

항목	드럼 우드 칩퍼	목재 크러셔
주요 기능	균일한 크기의 우드칩 생산	더 작은 크기의 목재 입자 생산
적합 원료	원목, 나뭇가지, 목재 팔레트	우드칩, 목재 절단 잔재, 폐목재
가공 방식	칼날 절삭 방식	해머 분쇄 방식
출력 크기	30–50 mm	5–20 mm
일반적인 설치 위치	1차 전처리 단계	2차 분쇄 단계
전력 소비	낮음	높음

해외 프로젝트를 위한 맞춤형 공장 설계 및 제작

모든 바이오매스 처리 시설은 각기 다른 공간 및 인프라 요건을 갖추고 있습니다. 당사는 다음과 같은 직접적인 엔지니어링 통합을 통해 귀하의 프로젝트를 지원합니다.

• 공장 레이아웃 설계: 원활한 자재 이송을 위해 시설의 CAD 도면을 바탕으로 컨베이어 구성 및 물리적 배치를 최적화합니다.
• 전기 시스템 구성: 현지 산업용 전원 사양(예: 380V, 415V, 440V / 50Hz, 60Hz)에 맞춰 모터와 제어반을 제작하고 관련 인증을 획득합니다.
• 직접적인 기술 지원: 기초 설계 도면 작성부터 원격 시운전 지도에 이르기까지, 당사 공장 엔지니어링 팀이 귀하와 직접 협력하여 업무를 진행합니다.

자주 묻는 질문 (FAQ)

Q1: 이 목재 드럼 치퍼(drum chipper)와 일반 목재 파쇄기(crusher)의 차이점은 무엇인가요?

A1: 목재 드럼 치퍼는 회전하는 칼날의 정밀한 절삭 작용을 이용해 대형 통나무나 목재 덩어리를 깔끔하고 평평한 칩(30~50mm) 형태로 자르며, 이는 대량의 1차 파쇄 작업에 매우 효율적입니다. 반면, 일반 파쇄기나 해머 밀(hammer mill)은 무딘 해머로 재료를 타격하여 부수는 방식을 사용하므로 더 많은 동력이 필요하며, 주로 2차 미세 분쇄 용도로 사용됩니다.

Q2: 못이 박혀 있는 목재 팔레트도 처리할 수 있나요?

A2: 네, 표준 산업용 팔레트도 처리할 수 있습니다. 다만, 원료에 다량의 고철이나 굵은 못이 지속적으로 포함되어 있는 경우, 후속 공정의 건조 및 브리켓(압축 성형) 설비를 보호하기 위해 배출 컨베이어에 크로스 벨트 자력 선별기(cross-belt magnetic separator)를 설치하는 것을 권장합니다.

Q3: 최종 생산되는 칩의 크기는 어떻게 조절하나요?

A3: 칩의 크기는 주로 두 가지 요인에 의해 결정됩니다. 하나는 로터(회전체) 속도 대비 유압 롤러의 공급 속도이며, 다른 하나는 절삭 드럼 하단에 장착된 배출 스크린의 망(mesh) 크기입니다. 스크린은 규격보다 큰 조각이 배출되지 않도록 걸러내어 재절삭(re-chipping) 과정을 거치게 합니다.

Q4: 정기적인 유지보수가 필요한 소모품은 무엇인가요?

A4: 주요 소모품은 치핑용 칼날(회전 칼날 및 고정 칼날)입니다. 처리하는 목재가 깨끗한 통나무인지 아니면 이물질이 섞인 폐목재인지에 따라 주기적인 칼날 연마가 필요합니다. 당사는 가동 중단 시간을 최소화할 수 있도록 완벽한 유지보수 키트와 신속한 칼날 교체를 위한 상세 지침을 제공합니다.

Q5: 치핑 작업 전 권장되는 수분 함량은 어느 정도인가요?

A5: 수분 함량이 높은 생목재도 바로 치핑할 수 있습니다. 하지만 생산된 칩을 바이오매스 브리켓이나 펠릿 제조에 사용할 경우, 일반적으로 추가 분쇄 및 압축 성형 공정 전에 수분 함량을 10~15% 미만으로 건조하는 과정을 거칩니다.
